YLJR系列絕緣電阻測試儀

| 作者：陜西意聯電氣 | 標簽：電阻測試儀

▍ 簡要說明　↴

　　絕緣電阻測試儀一般又稱為兆歐表或搖表，是電工常用的一種測量儀表，主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。

絕緣電阻測試儀

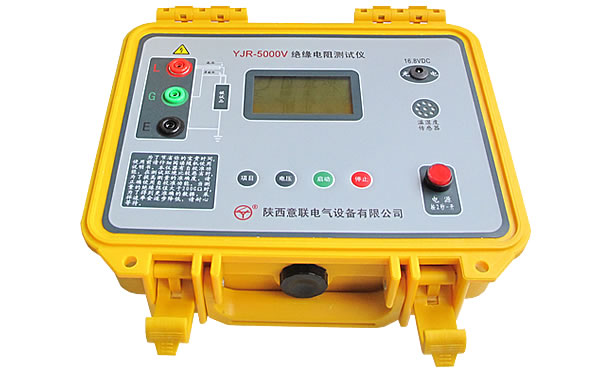

　　YLJR系列絕緣電阻測試儀是陜西意聯電氣根據用戶需求新研制的一款新型絕緣電阻測試儀，主要采用傳統的流比計法測量絕緣電阻，并結合AD電路進行數字化計算，實現直接測量及計算功能。其廣泛應用于變電站、發電廠的設備檢修，對高壓電器設備如：變壓器、電抗器、電容器、斷路器等進行絕緣電阻、吸收比、極化指數的測量。

▍ 功能特點 　↴

　✦　全中文萊單，128x64中文圖形黃綠色背光，陽光下清晰顯示。
　✦ 　具有自校準功能，在待機界面長按停止鍵，按信息提示操作即可校準完畢。當測試精度不夠準確時可使用該項。（必須按提示操作）
　✦　采用8位單片機控制，全中文操作界面，可自動完成吸收比、極化指數的測量；具有耐壓測試、快速測試等功能選項。
　✦ 　輸出功率大，短路電流大于5mA，即給負載的充電電流為5mA。
　✦ 　采用新型電路設計，引入數字濾波技術，抗干擾能力強、適用于復雜高壓現場測量。
　✦ 　電磁兼容設計，抗沖擊能力強、安規塑殼、攜帶方便。
　✦ 　內置大容量2600mAh可充電鋰電池組。智能化充電電路，電池使用壽命長。
　✦ 　具有短路、過載、放電等故障保護功能，并以聲響和文字信息提醒用戶。
　✦ 　儀表外殼采用注塑防水箱，結構堅固，方便攜帶。

▍ 技術參數 　↴

　✦ 　電阻測量范圍：2500V（0-500GΩ）；5000V（0-1000GΩ）；10000V(0-2000GΩ)；
　　　精度±5%士2字。
　✦ 　電壓測量范圍：0~1500VDC士2%士2字；0~750VAC士2%士2字
　✦ 　輸入阻抗：80MΩ。
　✦ 　溫度測量：-40℃~100℃士0.5℃；
　✦ 　濕度測量：0%RH~99.9%RH土2%RH
　✦ 　電壓輸出：4檔位固定電壓輸出，精度：士5%。
　✦ 　輸出電流：3mA，5mA，誤差：±0.5mA。
　✦ 　內置電池：16.8V/2600mAh。
　✦ 　外配充電器：輸入100-240VAC50/60HZ。
　✦ 　保護功能：具有短路、過壓、過流、電池欠電、負載短路保護報警和信息提示功能10分鐘無動作自動關機。
　✦ 　試品快速放電：容性試品放電速度1uF/1s。正常情況下，放電時間不超過2秒。

▍ 絕緣電阻測試儀表型號 　↴

型號	電流	輸出電壓	測量范圍及誤差	尺寸
YLJR-2500V	5mA	250V；500V； 1000V；2500V	0-500G Ω；士5%士2字	400 x 320 x 1 70
	3mA
YLJR-5000V	5mA	500V；1000V； 2500V；5000V	0-1000G Ω；士5%士2字	400 x 320 x 1 70
	3mA
YLJR-10000V	5mA	1000V；2500V； 5000V；10000V	0-2000G Ω；士5%士2字	430 x 360 x 1 80

▍ 測試項目 　↴

　✦ 　吸收比：用于專項吸收比測量。測試時間到達60秒鐘后關閉高壓，顯示吸收比、15秒和60秒的電阻值。
　✦ 　極化指數：用于專項極化指數測量并可對吸收比進行動態顯示，特別適用于大型主變實驗；測試時間到達10分鐘后關閉高壓。測試過程中時間到達60秒鐘，顯示吸收比、15秒和60秒的電阻值；測試時間到達10分鐘后，自動關閉高壓，顯示極化指數、吸收比的各項參數。
　✦ 　快速測試：（在測試純電阻或進行檢驗時建議使用該選項）專用于非容性試品的快速測量。測試速度快，只顯示電阻值和輸出電壓值。
　✦ 　絕緣測試：可連續測量，特別適用于大型主變故障判斷，可動態顯示R15S、R60S的阻值；測試時間到達60秒鐘后，每一分鐘自動記錄測試值。

▍ 絕緣電阻測試儀使用方法 　↴

　　開機: 按住紅色電源開關,顯示屏顯示公司名稱后放開,如果按的時間太長(>3秒),儀器會自動關閉。（如果電池電量比較低，則按的時間要長點，連續的開關機，中間間隔要大于20秒鐘，否則無法正常開機。
　　關機: 按住紅色電源開關,有聲音提示,聲音消失后,放開電源開關即可,如果沒有關閉,按的時間達到4秒以上也可自動關閉。
A、儀表開機顯示。

絕緣電阻測試儀開機顯示
